Flutungssensor ISMFD
Das ISFMD-System bietet die neueste Technologie zur Unterwasser-Ultraschall-Erkennung überfluteter Elemente.
Das für den Einsatz durch Taucher oder ROVs geeignete ISFMD-System ist ein sehr zuverlässigstes System zur Erkennung überfluteter Elemente.
Die Verwendung einer Ultraschallsonde mit einem Breitband-Verbundwandler zusammen mit einem fortschrittlichen digitalen Ultraschallmotor gewährleistet höchste Genauigkeit und Zuverlässigkeit bei den Messwerten.
Das ISFMD-System verwendet keine Gammastrahlen oder andere radioaktive Quellen. Das System basiert vollständig auf der Verwendung von Ultraschall.
Dadurch werden die logistischen, gesundheitlichen und sicherheitstechnischen Schwierigkeiten beseitigt, die mit gammastrahlenbasierten Systemen zur Erkennung überfluteter Elemente verbunden sind.
Ein optionaler ISD4000-Tiefensensor kann dem System hinzugefügt werden, um die Tiefe jedes Kontrollpunkts automatisch aufzuzeichnen.
Alle Messwerte werden im Softwarepaket seaView visuell angezeigt. Nach Abschluss der Untersuchung wird automatisch ein vollständiger Bericht mit Messwerten und Benutzernotizen erstellt.
ISFMD
Ultraschall Sensorik

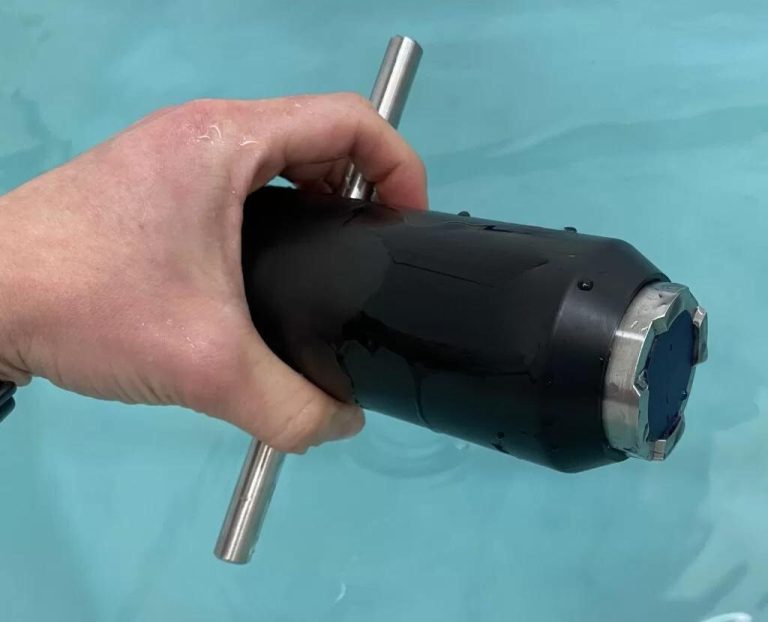

Das Herzstück des ISFMD-Systems ist die Ultraschallsensorsonde ISA500.
Die Sonde nutzt eine vollständig digitale Korrelationstechnik und bietet eine außergewöhnlich große Reichweite und hochpräzise Messfähigkeit. Die Sonde hat eine Messgenauigkeit von 1 mm, wodurch präzise Entfernungsmessungen durchgeführt werden können.
Für jedes zu testende Bauteil werden die akustischen Sondeneinstellungen automatisch so konfiguriert, dass sie zum Bauteil passen. Diese Flexibilität stellt sicher, dass sowohl kleine als auch große Bauteile mit dem ISFMD-System präzise und wiederholt getestet werden können.
Die Sonde nutzt ein integriertes Kurs- und Neigungsreferenzsystem (AHRS). Dies bietet hochstabile Kurs-, Neige- und Rollwerte, wodurch ein klares Verständnis der Position der FMD-Sonde zum Zeitpunkt der Messung möglich ist.
Wenn der ISA500-Sensor nicht für FMD verwendet wird, kann er als Höhenmesser, Echolot oder als Kurs- und Neigungsreferenzsystem verwendet werden.
Anwender-Software seaView
Die seaView FMD-Anwendung bietet alles, was zur Durchführung einer Unterwasseruntersuchung überfluteter Elemente erforderlich ist.

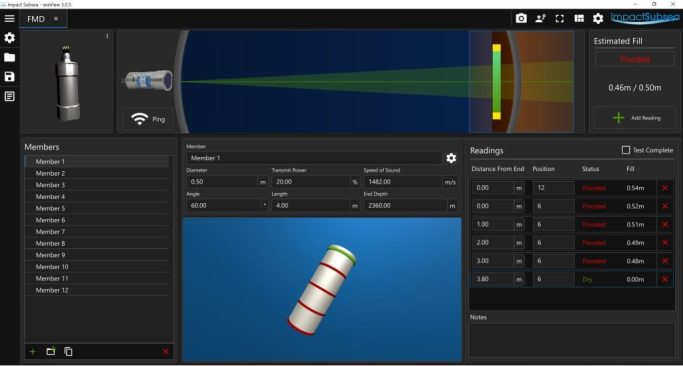

Der Hauptbildschirm zeigt die Ausrichtung der FMD-Sensorsonde, alle empfangenen Echos sowie einen Flüssigkeitsstandwert (falls Flüssigkeit vorhanden ist). Jeder Messwert wird von einem Energiepegel und einem Korrelationswert referenziert. Diese Werte ermöglichen eine Qualitätsprüfung jedes erhaltenen Messwerts.
Eine grafische Darstellung des Unterwasserelements kann vom Benutzer konfiguriert werden, um das zu testende Element zu replizieren.
Systemvoraussetzung Operating Software: Windows 10 oder Windows 11
Die Software ist Bestandteil des Lieferumfangs.
Externer YouTube Link - Impact Subsea Channel
Weiterführende Informationen und das Datenblatt mit technischen Spezifikationen sind unter info@ocean-metrics.de erhältlich. Kontaktieren Sie uns auch gerne telefonisch: +49 4331 8700031
